SWB 系列防爆照明開關(墻壁式) (ⅡB)
防爆標志：ExdeⅡBT6 GbDIPA21TA,T6
防護等級：IP65
防護等級：IP65
pdf文件下載：點擊下載
適用范圍
> 適用于爆炸性氣體環境 1 區、2 區場所。
> 適用于ⅡA、ⅡB 類爆炸性氣體環境。
> 適用于可燃性粉塵環境 21 區、22 區場所；
> 適用于 T1～T6 組溫度組別。

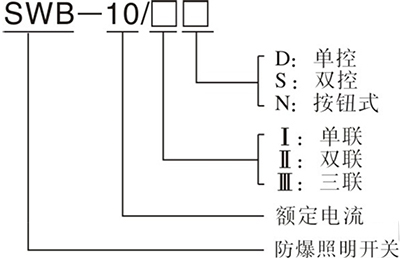

型號含義
技術參數
主要技術參數
| 防爆標志 | Ex d e ⅡB T6 Gb | 額定電壓 | AC220V、50Hz |
| 防護等級 | IP65 | 額定電流 | 10A |
| 防腐等級 | WF1 | 適用電纜外徑 | φ10mm～φ14mm |
| 引入口規格 | G3/4 | 執行標準 | GB3836.1、GB3836.2、GB3836.3 |
常規規格選型列表
| 型 號 | 開關組數 | 殼體類型 |

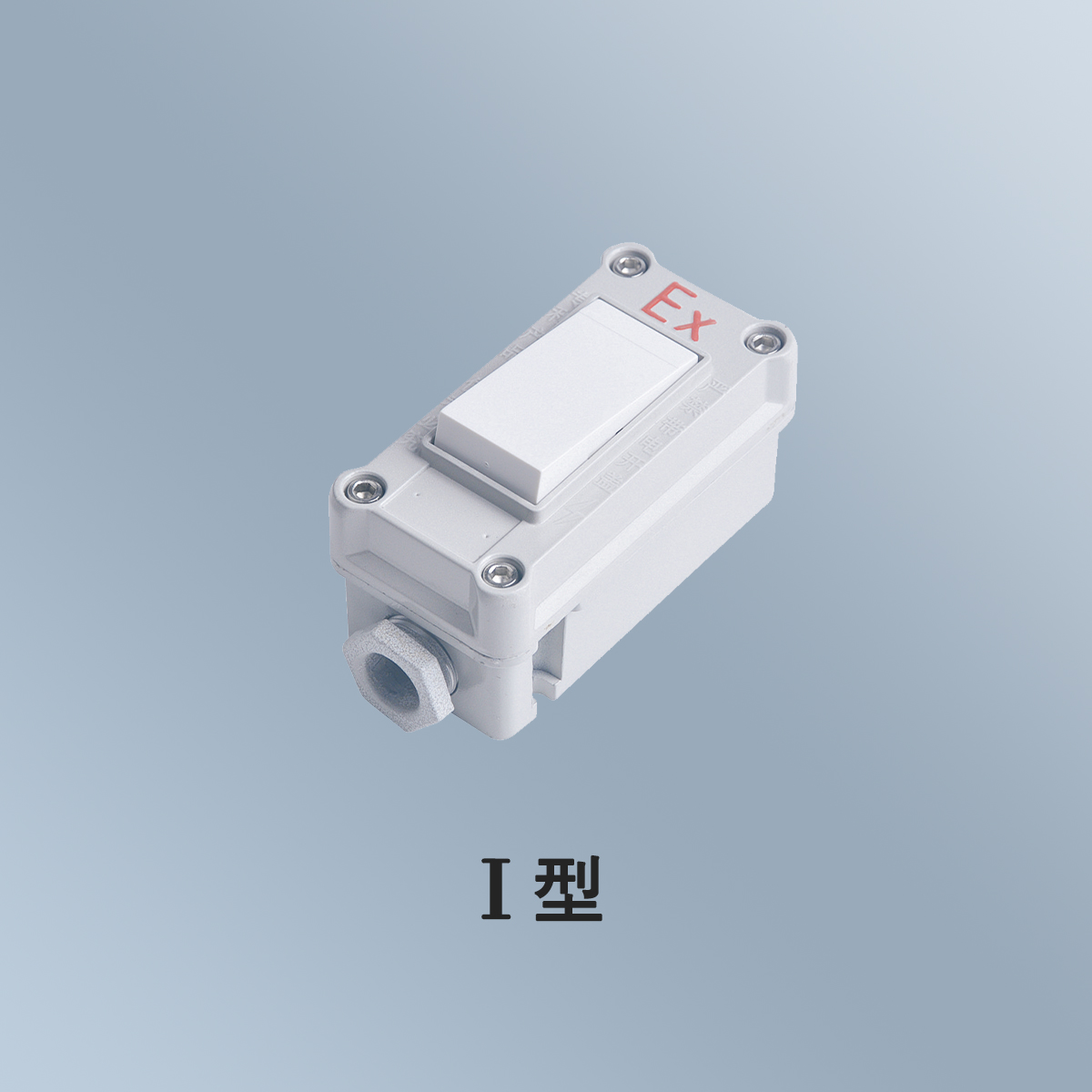

| SWB-10/Ⅰ | 1組開關 | Ⅰ |

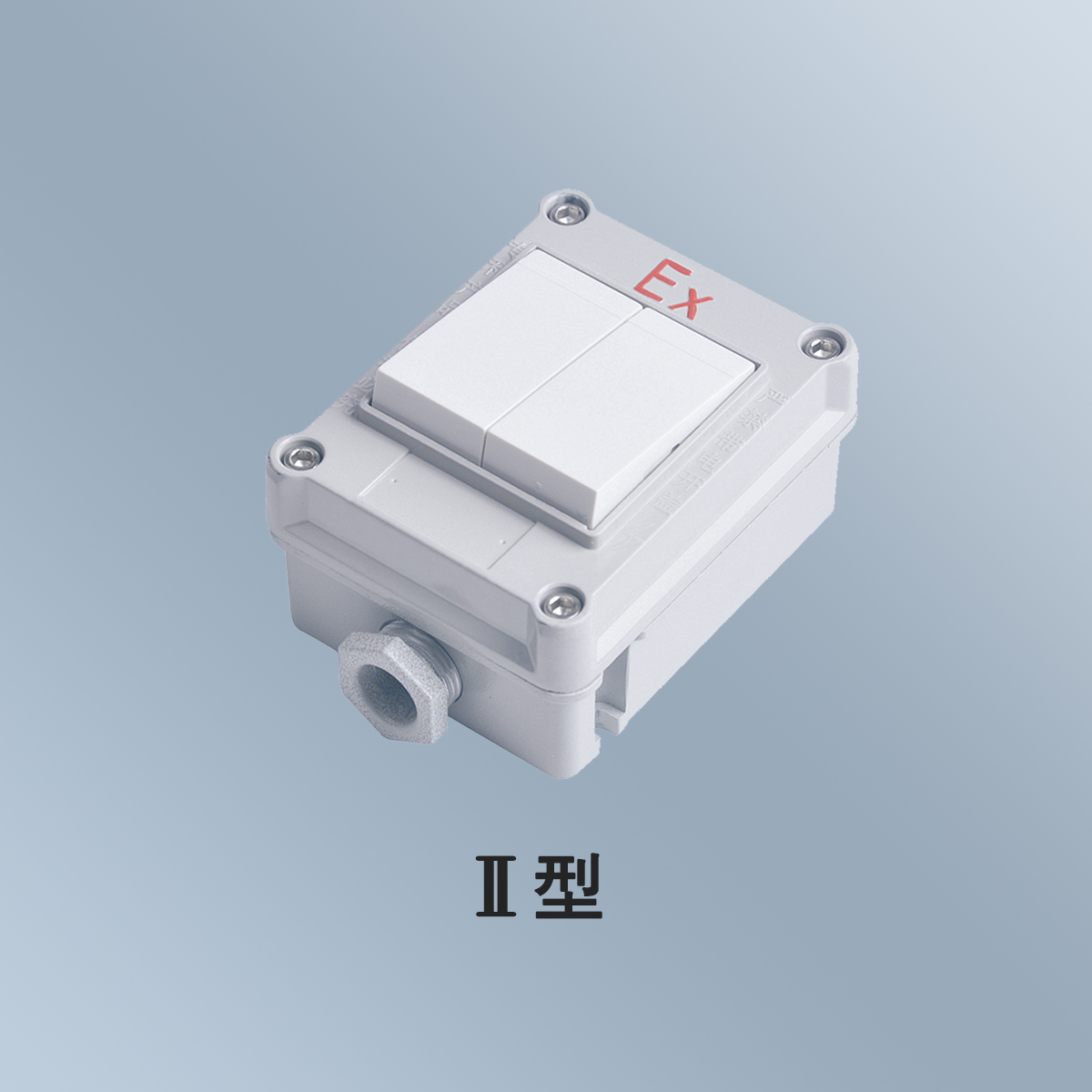

| SWB-10/Ⅱ | 2組開關 | Ⅱ |

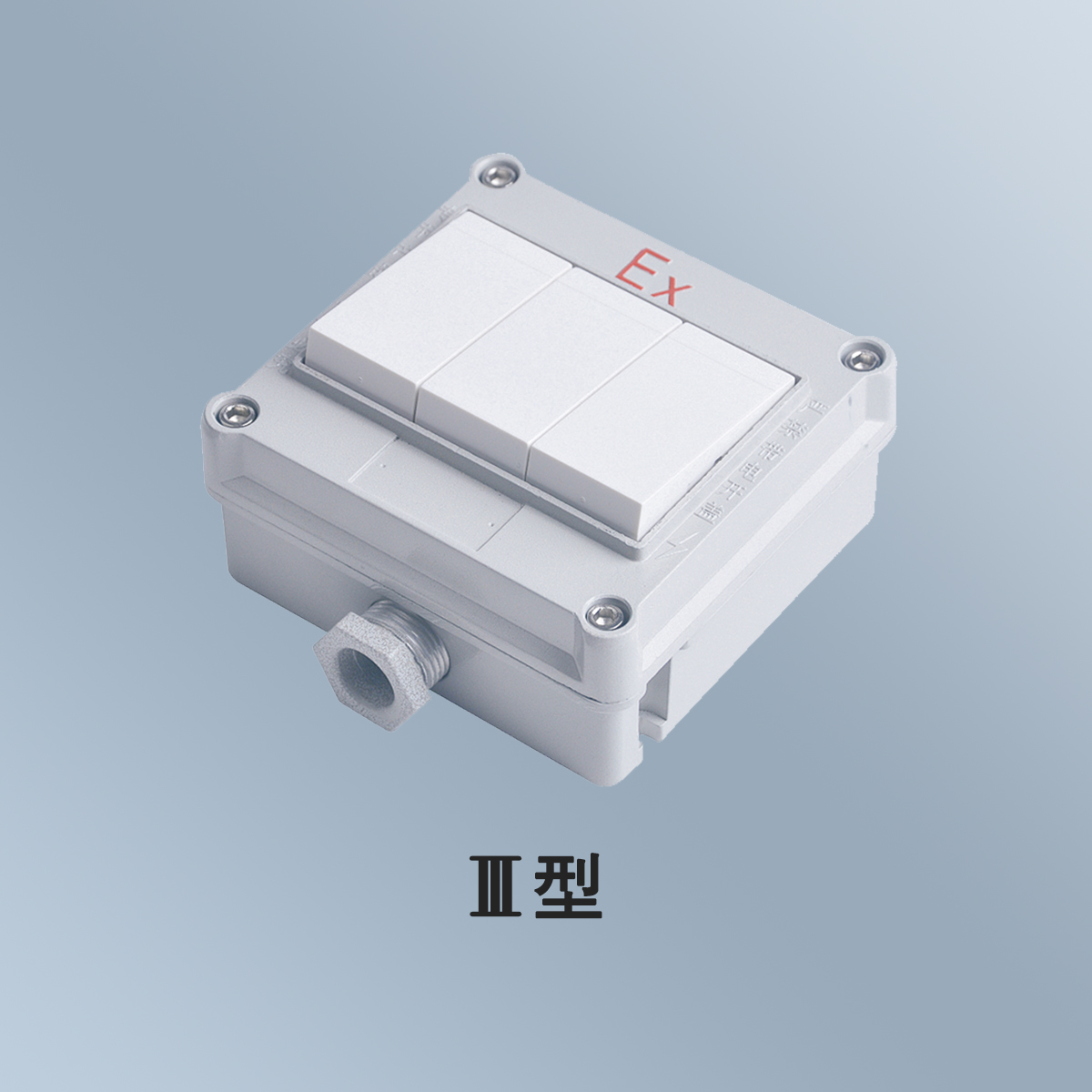

| SWB-10/Ⅲ | 3組開關 | Ⅲ |
產品特點
* 本產品為復合型結構，增安型外殼，開關芯子采用膠封工藝，可通用于粉塵防爆；
* 外殼采用 ZL102 鋁合金壓鑄成型，表面高壓靜電噴塑；
* 采用國內外首創的新型結構，采用翹板式操作模式操作；
* 產品具有防水、防塵等特點；
* 內裝單級或雙極開關；
* 采用與普通墻壁開關相同的接線方式；
* 鋼管或電纜布線均可。
外形安裝尺寸舉例
外形安裝尺寸
接線示意圖
訂貨須知
> 請根據“型號含義”注明所需產品詳細的規格，防爆標志。
